产品详情
产品介绍
用于测量室温及变温环境下,教学样品的泽贝克系数和电导率等。
功能简介
| 泽贝克系数测试 | 电阻率、电导率测试 | 室温~150℃变温测量 | 测试电流/电压指示 |
| 自动测试功能 | 样品在位检测 | 测试中断功能 | 数据导出功能 |
| 温度/时间显示功能 | USB状态显示 | … … | … … |
产品特点
成熟的测试模型：采用动态法测量泽贝克系数，四线法测量电阻率、电导率
小巧轻便：设备重量4.1kg，体积不到3包A4纸，单手可托起
一体化设计：电容式触摸屏控制，不需要另配操作电脑和真空泵；
操作简易：标配多种教学标准样品，即插即测，减少装样操作，提高教学效率；
中英双语：操作界面为中英双语，方便使用、适配面广；
……
应用领域
大专院校物理学院、材料学院、电子信息学院等近代物理和应用物理的创新实验；
大学物理的对比与补充实验；
……
技术参数

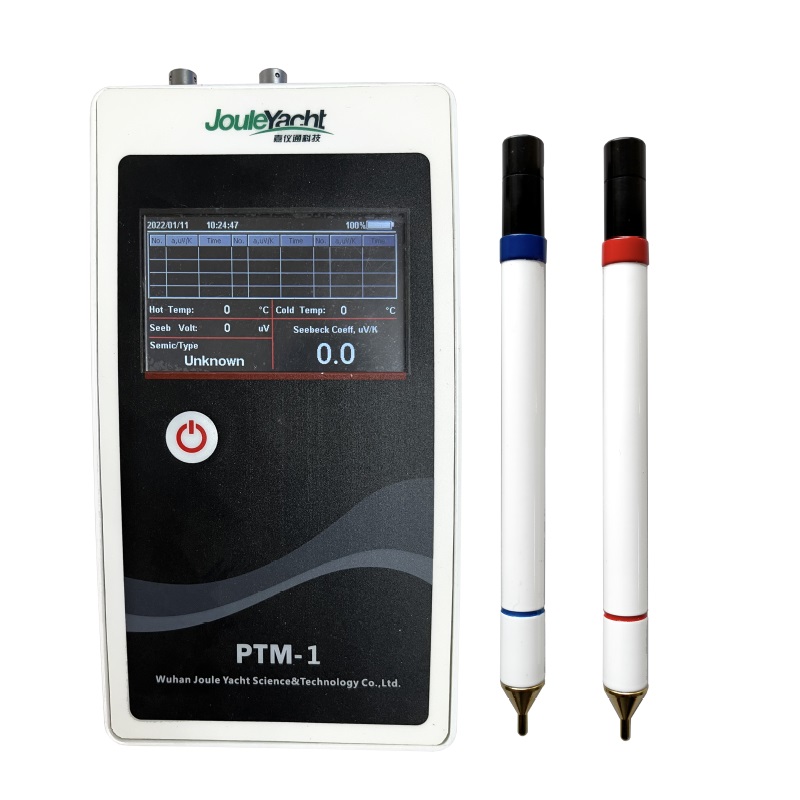

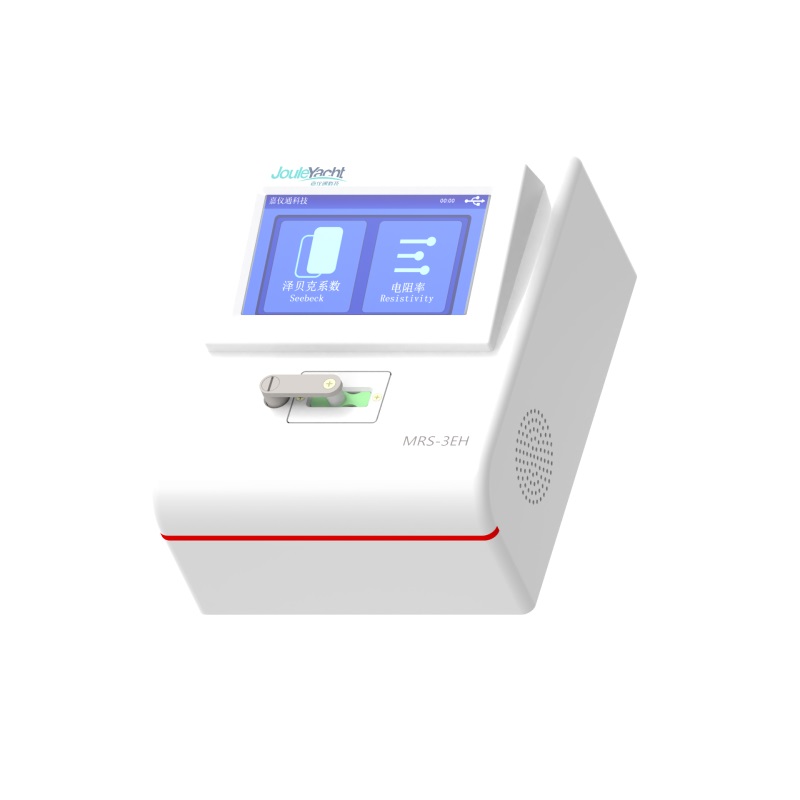

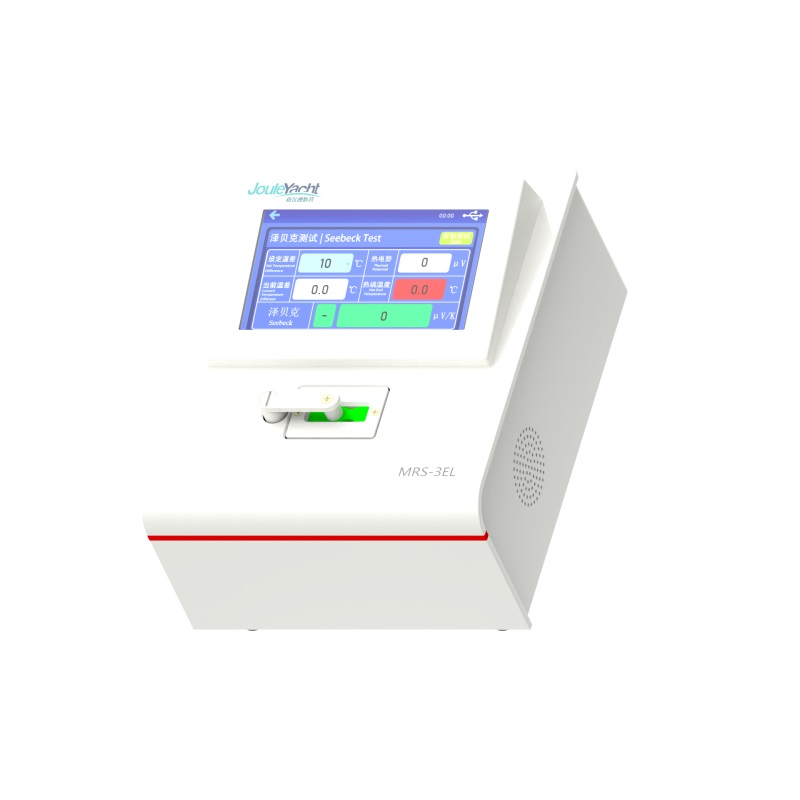

| 设备系列 | MRS-3EH | MRS-3EL | PTM-1 |
|---|---|---|---|
| 测试原理 | 四线法 | 动态法 | 静态法 |
| 电阻率测试时间 | ≈15min（变温） ≈1min（常温） | • | • |
| 电导率测试时间 | ≈10min（变温） ≈1min（常温） | • | • |
| 泽贝克系数测试时间 | ≈15min（变温） ≈1min（常温） | ≈11s | |
| 温度范围 | RT~150℃ | RT | |
| 控温精度 | ±0.1℃ | • | |
| 相对误差/偏差 | 5% | 10% | |
| 标准样品类型 | n型半导体、p型半导体、 金属 （(10*10)mm2） | 方形(长≥5mm，宽≥1mm) 圆形(直径≥5mm) 柱形(直径≥0.2mm，高≥5mm) 电阻≤1kΩ | |
| 其它 | 提供教案 | ||
教学实验案例（部分）
测量原理
1、电导率测量：采用常规的I-V四电极法，两端为电流电极，中间为电压电极。
由于电压电极与样品接触点在电流电极之间，可以排除电流电极与样品接触
电阻对测量的影响；又由于数字电压表的输出阻抗很高，电压引线电阻以及
它们与样品的接触电阻对测量影响可忽略不计。因此，I-V四电极法能显著
减少甚至排除引线与接触电阻对测量的影响，是国际上通用的测量方法。
2、塞贝克系数测量：采用准动态法测量，通过不对称加热使样品两端产生连续
变化的微小温差，通过记录样品两端的温差和热电势的变化并进行线性拟合，
拟合直线的斜率即为塞贝克系数。与传统的静态测量法相比，准动态测量法
测试精度更高。
实验目的
⑴ 加深对塞贝克效应、帕尔帖效应和汤姆逊效应的概念理解，学习准动态法与
四电极法测量薄膜样品塞贝克系数与电导率的实验原理与方法
⑵ 通过变温塞贝克系数与电导率的测量，学习通过变温功率因子来评价材料的
热电性能。
实验内容与要求
1、室温下的塞贝克系数与电导率测量
测量 n 型和 p 型 Bi2Te3系列样品室温下的塞贝克系数与电导率，计算出样品
的功率因子。
2、变温塞贝克系数与电导率测量
测量上述样品从室温至 450 K 的塞贝克系数与电导率随温度的变化，分析其
功率因子的变温规律，给出定性解释并评价其热电性能。
注意事项
1、 安装样品时，要确认四个电极均与样品电接触良好，切勿用力过猛损坏探针
2、 一个样品测试结束后，要等待其冷却至室温再更换其他样品
思考题
1. 目前热电材料的具体应用有哪些？
2．热电块状材料与薄膜材料在应用上的优势与劣势分别是什么？
